Lugar de origen: | China |
---|---|
Nombre de la marca: | NLD |
Certificación: | ISO9001 CE FCC |
Número de modelo: | X8 |
Cantidad de orden mínima: | 2set |
Precio: | Negotible |
Detalles de empaquetado: | Cartón |
Tiempo de entrega: | 20days |
Condiciones de pago: | L/C, T/T, D/P, D/A |
Capacidad de la fuente: | 100sets/month |
Nombre: | Sistema eléctrico X8 | Carga recomendada: | 5~7kgs |
---|---|---|---|
Empuje máximo: | 15.3kgs | Batería: | 6~12S |
Continuado. actual: | buena disipación de calor 80A | Corriente máxima: | buena disipación de calor 100A |
Alta luz: | Piezas del UAV IPX7,Piezas a prueba de polvo del UAV IPX7,Sistema eléctrico impermeable X8 |

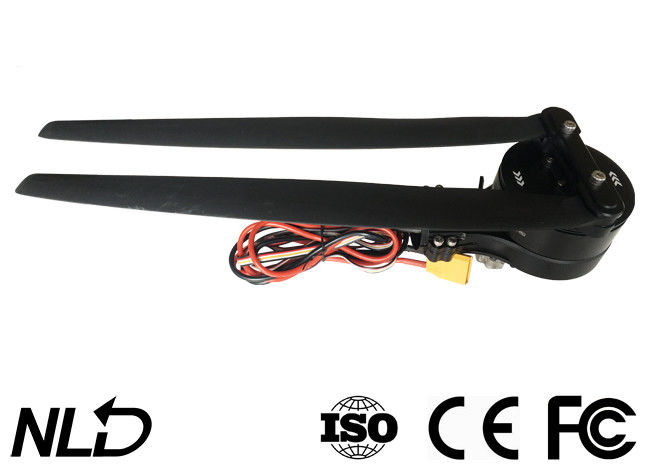

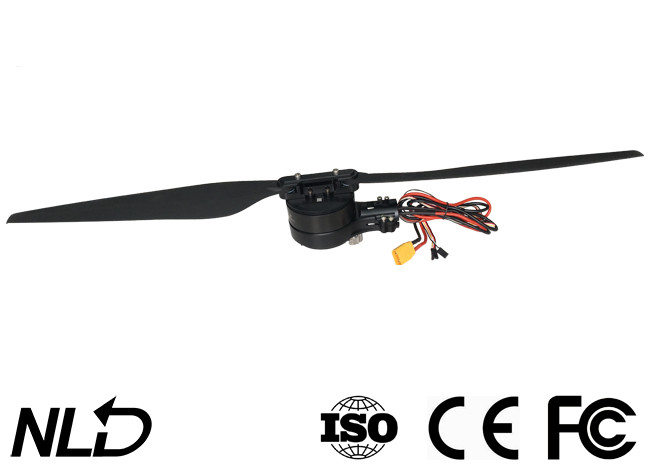

Sistema eléctrico sin cepillo del motor X8 para la carga 5~7kgs del abejón del UAV de la agricultura hasta 15.3kgs la prenda impermeable IPX7 a prueba de polvo
Parámetros avanzados
Voltaje (V) | Propulsor | Válvula reguladora (%) | Empuje | Amperio (A) | Poder (W) | Eficacia (g/W) |
48V (12S LIPO) |
Propulsor plegable de 30,5 pulgadas
|
el 44% | 3012 | 3,5 | 231,1 | 13,0 |
el 51% | 4009 | 7,1 | 346,9 | 11,6 | ||
el 56% | 5032 | 9,6 | 471,6 | 10,7 | ||
el 60% | 6000 | 12,6 | 615,0 | 9,8 | ||
el 64% | 6978 | 15,8 | 769,7 | 9,1 | ||
el 68% | 8009 | 19,6 | 957,6 | 8,4 | ||
el 72% | 9009 | 23,4 | 1144,1 | 7,9 | ||
el 76% | 9970 | 27,7 | 1350,8 | 7,4 | ||
el 80% | 10984 | 32,4 | 1579,1 | 7,0 | ||
el 84% | 12036 | 37,2 | 1812,5 | 6,6 | ||
el 87% | 12962 | 41,7 | 2031,8 | 6,4 | ||
el 94% | 14954 | 51,7 | 2520,3 | 5,9 | ||
100% | 16183 | 60,6 | 2944,2 | 5,5 |
Introducción
El sistema eléctrico sin cepillo X8 es un sistema eléctrico capaz de llevar una carga de 5~7kg (por el rotor) para los abejones agrícolas. Puede proporcionar el empuje hasta de 15.3kg y de los brazos del tubo de la fibra de carbono del partido 30/35m m. Es impermeable un a prueba de polvo a IPX7 estándar y resistente al agua de lluvia, a los pesticidas, al espray de sal, a la arena, al polvo, al fango, al suelo arenoso, a la temperatura alta y al impacto. También ofrece el algoritmo usado para optimizar salida de FOC y el sistema del motor y la fabricación del sistema protecciones más equilibradas, más múltiples tienen gusto poder-en la detección del uno mismo, poder-en cárcel anormal del voltaje, de la sobreintensidad de corriente y del motor, y la función de salida en tiempo real de datos.
Atención
• Guarde siempre al su Dr. uno lejos de la muchedumbre, líneas eléctricas de alto voltaje y los obstáculos, vuelan su abejón de acuerdo con normas de seguridad relevantes.
• Nunca consiga cerca del propulsor otating de alta velocidad y del motor de r, si no usted puede conseguir daño.
• Compruebe si todas las piezas AR e en buenas condiciones antes de uso de e. Si existe cualquier parte dañada, entre en contacto con por favor la fábrica para el reemplazo.
• Compruebe si cualquier SCR guerra electrónica para conectar las piezas es flojo y los motores AR e horizontales antes de cada vuelo.
• El diámetro agujereado del brazo para el sistema eléctrico X8 es 35m m, si usted hormiga de w para utilizar el tubo de 30m m, después instala el adaptador de tubo (incluido en la caja del producto) en el tubo ojecting de las RRPP en el soporte del motor primero.
• Usted puede cambiar el color claro del sistema del LED. En ese caso, usted necesita desmontar la cubierta ligera y deslizar los interruptores DIP por consiguiente.
• Usted puede aclarar el motor con agua del esh del franco después de cada vuelo para mantenerlo limpio.
Especificaciones
Max. Thrust | 15.3kg/Axis (48V, nivel del mar) | Batería recomendada de LiPo | 12S LiPo |
Peso de despegue recomendado | 5-7kg/Axis (48V, nivel del mar) | Peso combinado | 1040g |
Grado impermeable | IPX7 | Temperatura de funcionamiento | -20℃~50℃ |
Motor
Tamaño del estator | 81*20m m |
Grado del kilovoltio | 100KV |
O.D del tubo de la fibra de carbono | φ30mm/φ28mm (el adaptador del *Tube será necesitado) |
Transporte | Rodamiento de bolitas de NSK (impermeable) |
Salida
Batería recomendada de LiPo | 6-12S LiPo | Nivel de señal entrada de PWM | 3.3v/5v |
Frecuencia de la señal de la válvula reguladora | 50-500Hz | Anchura de pulso de funcionamiento | 1100~1940μs fijó o no puede ser programado |
El máximo entró voltaje | 52.2V | El máximo entró actual | 80 A |
BEC | Incorporado | Corriente máxima máxima | 100 A |
Agujeros de montaje de la boca | φ28.4mm-2*M3 |
Propulsor
Diameter×Pitch 3090
Peso 180g
Instalación del sistema eléctrico
• El sistema eléctrico entero ha estado montado antes de que e que sale de la fábrica, él sea lista para utilizar y usted puede montarla directamente en su abejón agrícola según la dirección de la rotación (CW/CCW) marcó en el motor.
• El diámetro agujereado (del brazo) es 35m m, si usted quiere utilizar 30m m tu para ser, después adaptador de tubo será necesario.
• (Negro/rojo/blanco) el cable tricolor está para los datos que hacen salir y poner al día el firmware de salida, (blanco/negro) el cable bicolor es el cable de señal de la válvula reguladora, y el alambre amarillo es el alambre de la salida de la señal de la RPM.
• El wir e de la señal de datos está para hacer salir la entrada del ottle del thr, la salida de la válvula reguladora, el motor RPM, la corriente de entrada, la corriente de salida, el voltaje de entrada, la temperatura del condensador, la temperatura del MOS, y el etc.
• La gama de la válvula reguladora de salida se fija en 1100~1940μs.
