| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | NLD |
| Certificación: | ISO9001 CE FCC |
| Número de modelo: | X9 |
| Cantidad de orden mínima: | 2set |
| Precio: | Negotible |
| Detalles de empaquetado: | Cartón |
| Tiempo de entrega: | 20days |
| Condiciones de pago: | L/C, T/T, D/P, D/A |
| Capacidad de la fuente: | 100sets/month |
| nombre: | X9 | Peso de despegue: | 7~9.5kgs |
|---|---|---|---|
| Max. Thrust: | 19.2kgs | Batería: | 12s |
| CORRIENTE DE ENTRADA DEL MAX: | 120A | Corriente máxima máxima: | 150A |
| Resaltar: | Piezas del UAV ISO9001,Piezas del UAV de la FCC,Sistema eléctrico X9 |
||

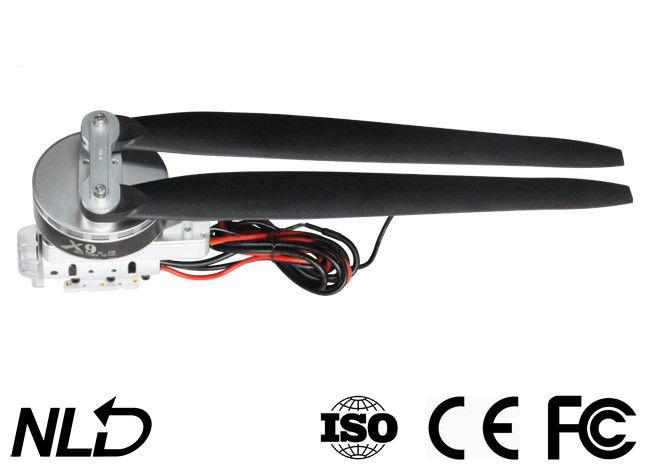

Sistema eléctrico X9 para el peso de despegue del abejón de la agricultura 7~9.5kgs hasta la prenda impermeable 19.2kgs y a prueba de polvo
Carga grande estupenda
El empuje máximo por eje puede alcanzar 22.5kg al emparejar el sistema eléctrico de x9B combinado que ofrece salida de FOC (control orientado campo) con un propulsor plegable de 34 pulgadas; este combinado es aplicable (7-9.5kg/axis) a los abejones resistentes como un quadcopter con una carga de 16kg.
Agujeros y alambre funcionales auxiliares del tornillo
Los agujeros del tornillo invertidos (para la boca de instalación y de fijación) en la parte inferior del sistema eléctrico x9 combinado y de salida centrífuga cepillada incorporada de la boca (que se pueden conectar con la boca vía el alambre) simplifican la instalación para abejones más agrícolas.
Calor-disipación excepcional y diseño resistente a los choques
El diseño integrado, que aumenta el área para que la conducción de calor permita el uso de una mayor potencia (/input), combinado con la fan centrífuga en el rotor del motor para hacer la operación más confiable combinado del sistema eléctrico de x9B del.
El diseño resistente a los choques debajo de salida absorbe impacto para proteger el motor y salida y para reducir daño al combinado causado por desplomes.
Parámetros avanzados
| Voltaje (V) | Propulsor | Válvula reguladora (%) | Empuje | Amperio (A) | Poder (W) | Velocidad (RPM) | Eficacia (g/W) |
| 46V (12S LIPO) |
Propulsor plegable de 34 pulgadas
|
el 40% | 5005 | 9,6 | 444,2 | 1763 | 11,27 |
| el 45% | 5998 | 12,8 | 591,5 | 1946 | 10,14 | ||
| el 50% | 7248 | 17 | 789,4 | 2139 | 9,18 | ||
| el 52% | 7923 | 19,1 | 885,0 | 2218 | 8,95 | ||
| el 54% | 8495 | 21,2 | 982,8 | 2287 | 8,64 | ||
| el 56% | 9018 | 23,7 | 1094,8 | 2372 | 8,24 | ||
| el 58% | 9498 | 25,5 | 1183,8 | 2432 | 8,02 | ||
| el 60% | 10143 | 28,0 | 1301,2 | 2515 | 7,80 | ||
| el 62% | 10769 | 30,6 | 1422,9 | 2590 | 7,57 | ||
| el 64% | 11493 | 34,2 | 1578,6 | 2671 | 7,28 | ||
| el 66% | 12136 | 37,1 | 1716,7 | 2738 | 7,07 | ||
| el 68% | 13004 | 41,0 | 1896,7 | 2818 | 6,86 | ||
| el 70% | 13646 | 44,1 | 2048,1 | 2889 | 6,66 | ||
| el 75% | 15198 | 53,5 | 2470,0 | 3075 | 6,15 | ||
| el 80% | 17500 | 66,4 | 3073,1 | 3271 | 5,69 | ||
| el 90% | 21553 | 94,6 | 4373,8 | 3636 | 4,93 | ||
| 100% | 22994 | 100,8 | 4790,4 | 3697 | 4,80 |
Introducción

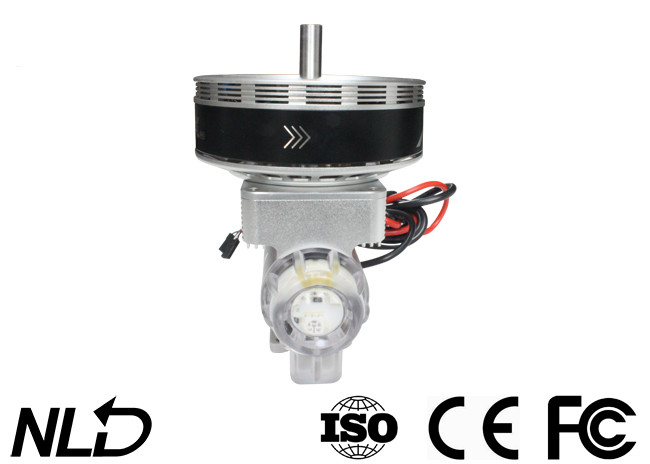

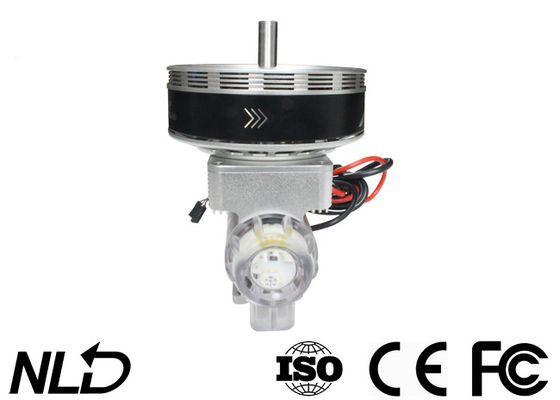

El sistema eléctrico sin cepillo X9 es un sistema eléctrico capaz de llevar una carga de 7~9.5kg (por el rotor) para los abejones agrícolas. Puede proporcionar el empuje hasta de 19.2kg y de los brazos del tubo de la fibra de carbono del partido 40m m. Es impermeable un a prueba de polvo a IPX7 estándar y resistente al agua de lluvia, a los pesticidas, al espray de sal, a la arena, al polvo, al fango, al suelo arenoso, a la temperatura alta y al impacto. También ofrece el algoritmo usado para optimizar salida de FOC y el sistema del motor y la fabricación del sistema protecciones más equilibradas, más múltiples tienen gusto poder-en la detección del uno mismo, poder-en cárcel anormal del voltaje, de la sobreintensidad de corriente y del motor, y la función de salida en tiempo real de datos.
Atención
• Guarde siempre su abejón lejos de la muchedumbre, líneas eléctricas de alto voltaje y los obstáculos, vuelan su abejón de acuerdo con normas de seguridad relevantes.
• Nunca consiga cerca del propulsor otating de alta velocidad y del motor de r, si no usted puede conseguir daño.
• Compruebe si todas las piezas AR e en buenas condiciones antes de uso de e. Si existe cualquier parte dañada, entre en contacto con por favor la fábrica para el reemplazo.
• Compruebe si cualquier SCR guerra electrónica para conectar las piezas es flojo y los motores AR e horizontales antes de cada vuelo.
• El diámetro agujereado del brazo para el sistema eléctrico X9 es 40m m.
• Usted puede cambiar el color claro del sistema del LED. En ese caso, usted necesita desmontar la cubierta ligera y deslizar los interruptores DIP por consiguiente.
• Usted puede aclarar el motor con agua del esh del franco después de cada vuelo para mantenerlo limpio.
Especificaciones
| Max. Thrust | 19.2kg/Axis (46V, nivel del mar) | Batería recomendada de LiPo | 12S LiPo |
| Peso de despegue recomendado | 7-9.5kg/Axis (46V, nivel del mar) | Peso combinado | 1400g |
| Grado impermeable | IPX7 | Temperatura de funcionamiento | -20℃~55℃ |
Motor
| Tamaño del estator | 96*16m m |
| Grado del kilovoltio | 110KV |
| O.D del tubo de la fibra de carbono | φ40mm |
| Transporte | Transporte impermeable importado |
Salida
| Batería recomendada de LiPo | 6-12S LiPo | Nivel de señal entrada de PWM | 3.3v/5v (compatible) |
| Frecuencia de la señal de la válvula reguladora | 50-500Hz | Anchura de pulso de funcionamiento | 1100~1940μs fijó o no puede ser programado |
| Voltaje entrado máximo | 52.2V | Corriente entrada máxima | 120 A |
| BEC | Incorporado | Corriente máxima máxima | 150 A |
| Agujeros de montaje de la boca | φ28.4mm-2*M3 | ||
Propulsor
Diameter×Pitch 34.7x11inch
Instalación del sistema eléctrico
• El sistema eléctrico entero ha estado montado antes de que e que sale de la fábrica, él sea lista para utilizar y usted puede montarla directamente en su abejón agrícola según la dirección de la rotación (CW/CCW) marcó en el motor.
• El diámetro agujereado (del brazo) es 40m m.
• (Negro/rojo/blanco) el cable tricolor está para los datos que hacen salir y poner al día el firmware de salida, (blanco/negro) el cable bicolor es el cable de señal de la válvula reguladora, y el alambre amarillo es el alambre de la salida de la señal de la RPM.
• El wir e de la señal de datos está para hacer salir la entrada del ottle del thr, la salida de la válvula reguladora, el motor RPM, la corriente de entrada, la corriente de salida, el voltaje de entrada, la temperatura del condensador, la temperatura del MOS, y el etc.
• La gama de la válvula reguladora de salida se fija en 1100~1940μs.
