| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | NLD |
| Certificación: | ISO9001 CE FCC |
| Número de modelo: | X6-2 |
| Cantidad de orden mínima: | 2set |
| Precio: | Negotible |
| Detalles de empaquetado: | Cartón |
| Tiempo de entrega: | 20days |
| Condiciones de pago: | L/C, T/T, D/P, D/A |
| Capacidad de la fuente: | 100sets/month |
| Nombre: | Sistema eléctrico X8 combinado | Motor: | Motor sin cepillo 100KV 8120 |
|---|---|---|---|
| Propulsor: | 2911 | Salida: | 100A actual máximo máximo |
| Batería: | 6~12S recomendado | Peso: | 1040g |
| Resaltar: | Piezas del UAV de ISO9001 X8,Piezas del UAV de ISO9001 100KV,Propulsor de la FCC 2911 |
||

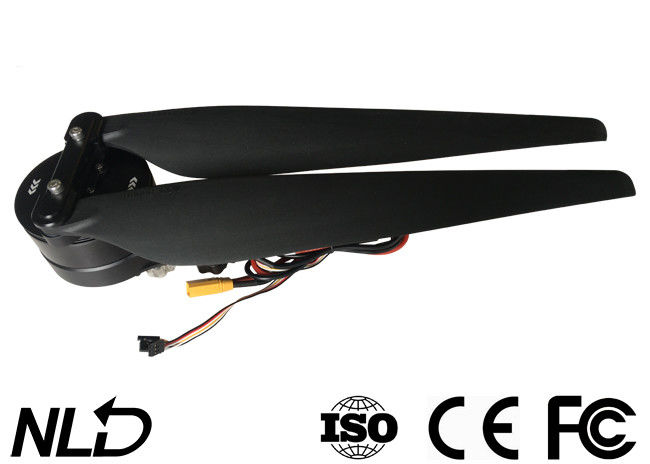

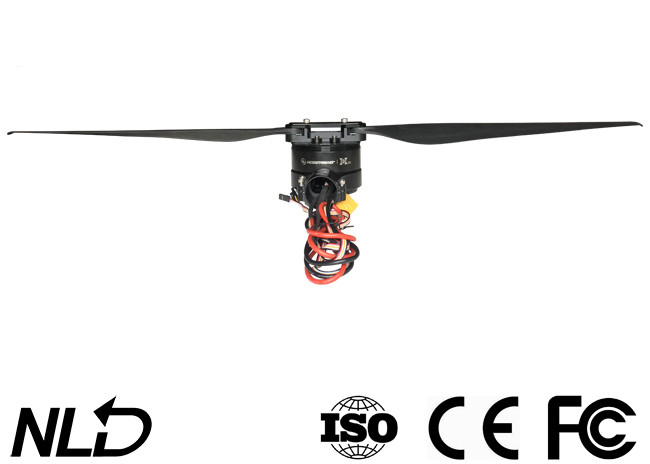

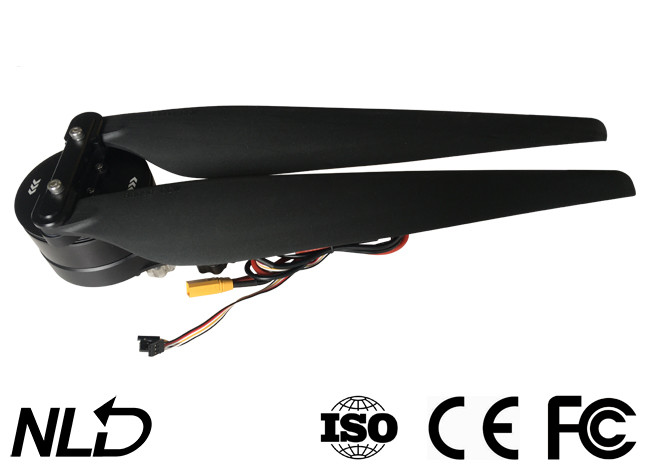

X8 8120 motor sin cepillo 100KV con 80A salida, 2911 propulsor, brazo 30/35m m, peso 1040g del tubo de la fibra de carbono
Diseño modular fácil mantener
Las características de sistema de propulsión X8 un diseño modular. Cuando se daña, usted puede cambiar la parte dañada tiene gusto
cuchillas (solas o dos), el adaptador del propulsor, o el poder integrado combinado (ESC+motor) fácilmente y rápidamente.
Actualizaciones regulares del firmware
Gratuitamente
Usted puede actualizar salida con el software del VÍNCULO de Hobbywing USB, una caja del programa del LCD (el artículo vendió por separado) y un ordenador portátil. Hobbywing pone al día su firmware de salida que le da regularmente actualizó características más a menudo cuando está disponible.
Resistencia de impacto estupenda
El marco CNC-trabajado a máquina de alta resistencia de la aleación de aluminio combinado con el diseño optimizado de la estructura para proteger los componentes del motor eficazmente, para hacer el motor realmente resistente a los choques, y para reducir grandemente la posibilidad de la deformación/del malfuncionamiento de la estructura causados por el descenso o el golpe.
Sistema de propulsión integrado y listo para utilizar
El sistema de propulsión X6, que integra el motor, el soporte de salida, del propulsor y del motor (con el adaptador de tubo opcional 30 to-28, es compatible con los tubos del brazo de la fibra de carbono del diámetro de 28mm&30m m) junto, es fácil de montar y de utilizar.
Nota: con el propulsor plegable 2388, el sistema de propulsión es capaz de llevar la carga de 3~5KG (que sea 18~30KG para un hexacopter).
sistema de propulsión perfecto FOC-basado del algoritmo de PMSM
El FOC (control orientado campo) - basó algoritmo de PMSM (motor síncrono del imán permanente), un algoritmo optimizado para mejorar el funcionamiento colaborativo de salida, el motor y el propulsor, hace el motor-propulsor más equilibrado y crea un sistema de propulsión ofrece altas estabilidad, confiabilidad y eficacia.
Nota: comparando con los motores de BLDC, el PMSM tiene muchas ventajas como densidad de poco ruido, tamaño pequeño, de poder más elevado, el esfuerzo de torsión que pulsa bajo, y la alta precisión de control.
Prenda impermeable estupenda
El sistema de propulsión X8 es impermeable al estándar IPX7. Es aplicable a casi todas las condiciones de trabajo duras (para los usos agrícolas) como el agua de lluvia, los pesticidas, el espray de sal, la temperatura alta, la arena y el polvo. Combinado con los mercados en la parte inferior del soporte del motor.
(nota: diseño patentado), usted puede aclarar directamente el sistema con uso posterior del agua dulce.
indicador del Alto-brillo LED
El sistema de propulsión X8 también contiene un indicador del alto-brillo LED, usted puede elegir el color claro o inhabilitarlo. Puede proporcionar la información sobre la situación de trabajo del sistema y enviar una advertencia cuando ocurre cualquier problema anormal, que mejore perceptiblemente la seguridad del sistema.
Alto propulsor del empuje y de la eficacia
El propulsor 3090 hecho de fibra de carbono de alta resistencia especial es sólido y ligero, y garantiza gran consistencia y el equilibrio dinámico excelente. La forma aerodinámica optimizada y el diseño único del final de cuchilla combinados con el diseño electromágnetico optimizado adoptado por el motor y el algoritmo de la eficacia alta FOC (el campo orientó control) ejecutado por la garantía de salida el altos empuje y eficacia del sistema de propulsión.
| Motor | 1 | Salida | 1 |
| Propulsor | 1set | Soporte del motor | 1 |
| Tornillos | 1set | Sistema del LED | 1 |
| Adaptador de tubo | 1 | a partir 30m m a 35m m |
Especificaciones
15.3kg/Axis de Max. Thrust (48V, nivel del mar)
Batería recomendada 12S LiPo de LiPo
Peso de despegue recomendado 5 kg/Axis (48V, nivel del mar)
Peso combinado 1040g
Grado impermeable IPX7
Temperatura de funcionamiento -20℃~65℃
Motor
Tamaño del estator: 81*20m m
Kilovoltio que valora 100KV
O.D del tubo φ30mm/φ35mm de la fibra de carbono (el adaptador del *Tube será necesitado)
Llevando el rodamiento de bolitas de NSK (prenda impermeable)
Salida
| Batería recomendada de LiPo | 6-12S LiPo | Nivel de señal entrada de PWM | 3.3v/5v (compatible) |
| Frecuencia de la señal de la válvula reguladora | 50-500Hz | Anchura de pulso de funcionamiento | 1100~1940μs |
| El máximo entró voltaje | 52.2V | El máximo entró actual (continuado.) | 80 A (con la buena disipación de calor) |
| BEC | Incorporado | Corriente máxima máxima (10s) | 100 A (con la buena disipación de calor) |
| Agujeros de montaje de la boca | φ28.4mm-2*M3 | ||
Propulsor
Diameter×Pitch 2911
Peso 180g
Introducción
El sistema eléctrico sin cepillo X8 es un sistema eléctrico capaz de llevar una carga de 5~7kg (por
rotor) para los abejones agrícolas. Puede proporcionar el empuje hasta de 15.3kg y del partido 30/35m m
brazos del tubo de la fibra de carbono. Es impermeable un a prueba de polvo a IPX7 estándar y resistente a
agua de lluvia, pesticidas, espray de sal, arena, polvo, fango, suelo arenoso, temperatura alta e impacto. Él
también ofrece el algoritmo usado para optimizar el sistema de salida y del motor de FOC y hacerlo
el sistema equilibrio, las protecciones múltiples tiene gusto poder-en la detección del uno mismo, poder-en
cárcel anormal del voltaje, de la sobreintensidad de corriente y del motor, y la función de salida en tiempo real de datos.
Atención
• Guarde siempre al su Dr. uno lejos de la muchedumbre, líneas eléctricas de alto voltaje y los obstáculos, vuelan su
abejón de acuerdo con normas de seguridad relevantes.
• Nunca consiga cerca del propulsor otating de alta velocidad y del motor de r, si no usted puede conseguir daño.
• Compruebe si todas las piezas AR e en buenas condiciones antes de uso de e. Si existe cualquier parte dañada,
entre en contacto con por favor la fábrica para el reemplazo.
• Compruebe si cualquier SCR guerra electrónica para conectar las piezas es flojo y los motores AR e horizontales antes
cada vuelo.
• El diámetro agujereado del brazo para el sistema eléctrico X8 es 35m m, si usted hormiga de w para utilizar
el tubo de 30m m, después instala el adaptador de tubo (incluido en la caja del oduct de las RRPP) en las RRPP ojecting
tubo en el soporte del motor primero.
• Usted puede cambiar el color claro del sistema del LED. En ese caso, usted necesita desmontar
cubierta ligera y deslizar los interruptores DIP por consiguiente.
• Usted puede aclarar el motor con agua del esh del franco después de cada vuelo para mantenerlo limpio.
Instalación del sistema eléctrico
• El sistema eléctrico entero ha estado montado antes de que e que sale de la fábrica, él sea lista para utilizar
y usted puede montarlo directamente en su abejón agrícola según la dirección de la rotación
(CW/CCW) marcó en el motor.
• El diámetro agujereado (del brazo) es 35m m, si usted quiere utilizar 30m m tu para ser, después tubo
el adaptador será necesario.
• (Negro/rojo/blanco) el cable tricolor está para los datos que hacen salir y poner al día el firmware de salida,
(blanco/negro) el cable bicolor es el cable de señal de la válvula reguladora, y el alambre amarillo es la RPM
alambre de la salida de la señal.
• El wir e de la señal de datos está para hacer salir la entrada del ottle del thr, salida de la válvula reguladora, motor RPM, entrada
corriente actual, de salida, voltaje de entrada, temperatura del condensador, temperatura del MOS, y etc.
• La gama de la válvula reguladora de salida se fija en 1100~1940μs.
