| Lugar de origen: | China |
|---|---|
| Nombre de la marca: | NLD |
| Certificación: | ISO9001 CE FCC |
| Número de modelo: | Más X9 |
| Cantidad de orden mínima: | 2set |
| Precio: | Negotible |
| Detalles de empaquetado: | Cartón |
| Tiempo de entrega: | 20days |
| Condiciones de pago: | L/C, T/T, D/P, D/A |
| Capacidad de la fuente: | 100sets/month |
| Nombre: | X9 más unidad de poder | Peso de despegue: | 11~13kgs |
|---|---|---|---|
| Empuje máximo: | 26.5kgs | Batería: | 14S |
| Corriente de entrada máxima: | 120A | Peso combinado: | 1774g |
| Resaltar: | Productos del UAV IPX7,Productos del uav de la FCC IPX7,Piezas del abejón ISO9001 |
||

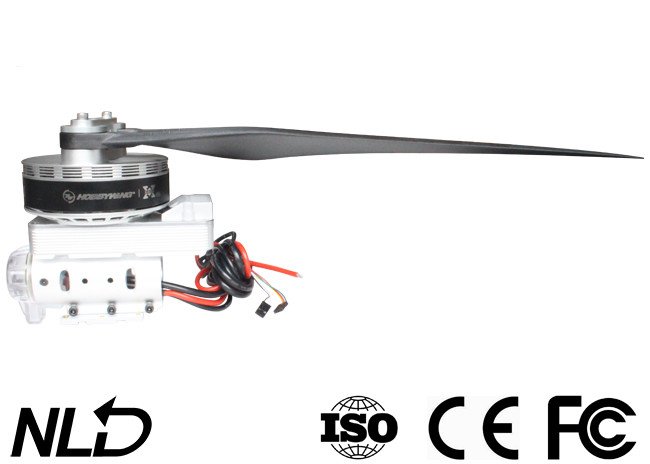

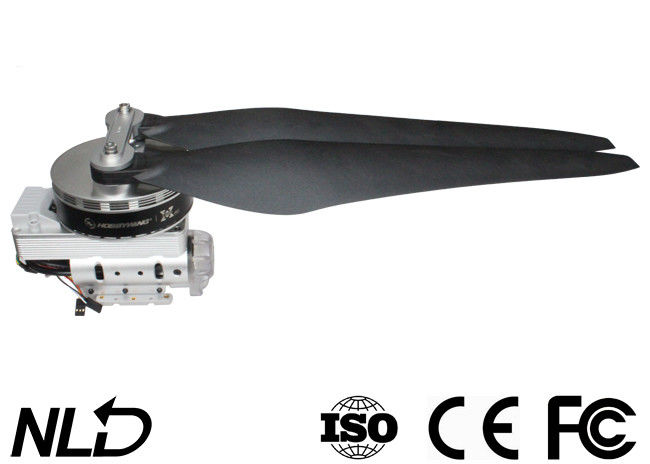

X9 más Max Power Unit para el grado impermeable máximo 29kgs IPX7 del peso de despegue del abejón de la agricultura 11~15kgs
Explicaciones de protecciones
• Protección de lanzamiento:
Salida cerrará el motor si no puede encender el motor normalmente en el plazo de 2 segundos aumentando la entrada de la válvula reguladora. En este caso, usted necesita mover el palillo de la válvula reguladora de nuevo a la posición inferior y recomenzar el motor. (Causas posibles de este problema: la desconexión de la conexión pobre entre salida y los alambres del motor, propulsores se bloquea, y etc.)
• Protección de la cárcel del motor:
Salida cortará su salida al motor inmediatamente y no intentará recomenzar el motor cuando detecta el motor se cierra para arriba. En esta condición, usted necesita tirar del palillo de la válvula reguladora a la posición inferior primero y en seguida empujarlo ascendente para despejar el error y para recomenzar salida para reanudar la salida.
• Protección de la sobreintensidad de corriente:
Salida cortará su salida inmediatamente cuando la corriente máxima consigue cerca de 300A. Recomienza solamente después de que usted apagado y después la accione detrás encendido.
• Protección de la pérdida de señal de la válvula reguladora:
cuando salida detecta la pérdida de señal para más de 0,25 segundo, cortará la salida inmediatamente para evitar una pérdida incluso mayor que se pueda causar por la rotación de alta velocidad continua de propulsores. Salida reanudará la salida correspondiente después de que se reciban las señales normales.
Especificaciones
|
Más X9 Peso de despegue 11~13kg; 26.5kg de Max. Thrust Sugerencia 14S LiPo de la batería Peso combinado 1774g Grado impermeable IPX7 Temperatura de funcionamiento -20℃~50℃ |
X9 máximo Peso de despegue 12~15kg; 29kg de Max. Thrust Sugerencia 14S LiPo de la batería Peso combinado 1970g Grado impermeable IPX7 Temperatura de funcionamiento -20℃~55℃ |
Motor
|
Más X9 Kilovoltio que valora 100KV Tamaño 96x20m m del estator El transporte importó de Japón |
X9 máximo Grado 100 rpm/V del kilovoltio Tamaño 96x26m m del estator Diámetro D40/D45 del tubo El transporte importó de Japón |
Salida
|
Más X9 Batería recomendada 6-14S LiPo de LiPo PWM entró el nivel de señal 3.3V/5V (compatible) Frecuencia 50-500Hz de la señal de la válvula reguladora Anchura de pulso de funcionamiento 1050-1950 El máximo entró el voltaje 60.9V El máximo entró (duración corta) 120A actual El BEC incorpora |
X9 máximo Batería recomendada 6-14S LiPo de LiPo PWM entró el nivel de señal 3.3V/5V (compatible) Frecuencia 50-500Hz de la señal de la válvula reguladora Anchura de pulso de funcionamiento 1050-1950 El máximo entró el voltaje 60.9V El máximo entró (duración corta) 150A actual El BEC incorpora Agujeros de montaje para la boca D28.4mm-2*M3 |
Propulsor
|
Más X9 DiameterxPitch 36x120inch |
X9 máximo DiameterxPitch 36x120inch |
Carga grande estupenda
El empuje máximo por eje puede alcanzar 29kg al emparejar el sistema eléctrico máximo x9 combinado que ofrece salida de FOC (control orientado campo) con un propulsor plegable de 34 pulgadas; este combinado es aplicable a 12-15kg/axis.
Agujeros y alambre funcionales auxiliares del tornillo
Los agujeros del tornillo invertidos (para la boca de instalación y de fijación) en la parte inferior del sistema eléctrico máximo x9 combinado y de salida centrífuga cepillada incorporada de la boca (que se pueden conectar con la boca vía el alambre) simplifican la instalación para abejones más agrícolas.
Calor-disipación excepcional y diseño resistente a los choques
El diseño integrado, que aumenta el área para que la conducción de calor permita el uso de una mayor potencia (/input), combinado con la fan centrífuga en el rotor del motor para hacer la operación más confiable combinado del sistema eléctrico de x9B del.
El diseño resistente a los choques debajo de salida absorbe impacto para proteger el motor y salida y para reducir daño al combinado causado por desplomes.
Introducción
El sistema eléctrico sin cepillo máximo X9 es un sistema eléctrico capaz de llevar una carga de 12~15kg (por el rotor) para los abejones agrícolas. Puede proporcionar el empuje hasta de 29kg y de los brazos del tubo de la fibra de carbono del partido 40/45m m. Es impermeable un a prueba de polvo a IPX7 estándar y resistente al agua de lluvia, a los pesticidas, al espray de sal, a la arena, al polvo, al fango, al suelo arenoso, a la temperatura alta y al impacto. También ofrece el algoritmo usado para optimizar salida de FOC y el sistema del motor y la fabricación del sistema protecciones más equilibradas, más múltiples tienen gusto poder-en la detección del uno mismo, poder-en cárcel anormal del voltaje, de la sobreintensidad de corriente y del motor, y la función de salida en tiempo real de datos.
Atención
• Guarde siempre su abejón lejos de la muchedumbre, líneas eléctricas de alto voltaje y los obstáculos, vuelan su abejón de acuerdo con normas de seguridad relevantes.
• Nunca consiga cerca del propulsor otating de alta velocidad y del motor de r, si no usted puede conseguir daño.
• Compruebe si todas las piezas AR e en buenas condiciones antes de uso de e. Si existe cualquier parte dañada, entre en contacto con por favor la fábrica para el reemplazo.
• Compruebe si cualquier SCR guerra electrónica para conectar las piezas es flojo y los motores AR e horizontales antes de cada vuelo.
• El diámetro agujereado del brazo para el sistema eléctrico máximo X9 es 40/45m m.
• Usted puede cambiar el color claro del sistema del LED. En ese caso, usted necesita desmontar la cubierta ligera y deslizar los interruptores DIP por consiguiente.
• Usted puede aclarar el motor con agua del esh del franco después de cada vuelo para mantenerlo limpio.
Instalación del sistema eléctrico
• El sistema eléctrico entero ha estado montado antes de que e que sale de la fábrica, él sea lista para utilizar y usted puede montarla directamente en su abejón agrícola según la dirección de la rotación (CW/CCW) marcó en el motor.
• El diámetro agujereado (del brazo) es 40m m.
• (Negro/rojo/blanco) el cable tricolor está para los datos que hacen salir y poner al día el firmware de salida, (blanco/negro) el cable bicolor es el cable de señal de la válvula reguladora, y el alambre amarillo es el alambre de la salida de la señal de la RPM.
• El wir e de la señal de datos está para hacer salir la entrada del ottle del thr, la salida de la válvula reguladora, el motor RPM, la corriente de entrada, la corriente de salida, el voltaje de entrada, la temperatura del condensador, la temperatura del MOS, y el etc.
• La gama de la válvula reguladora de salida se fija en 1100~1940μs.
