Lugar de origen: | China |
---|---|
Nombre de la marca: | NLD |
Certificación: | ISO9001 CE FCC |
Número de modelo: | X6-2 |
Cantidad de orden mínima: | 2set |
Precio: | Negotible |
Detalles de empaquetado: | Cartón |
Tiempo de entrega: | 20days |
Condiciones de pago: | L/C, T/T, D/P, D/A |
Capacidad de la fuente: | 100sets/month |
Nombre: | Unidad de poder X6 | Motor: | 180KV 6215 sin cepillo |
---|---|---|---|
Propulsor: | 2388 | Salida: | 100A actual máximo |
Batería recomendada: | 6~12S | Peso: | 720g |
Alta luz: | 6215 piezas del abejón,Piezas del abejón de ISO9001 X6,Productos sin cepillo del uav del motor ISO9001 |

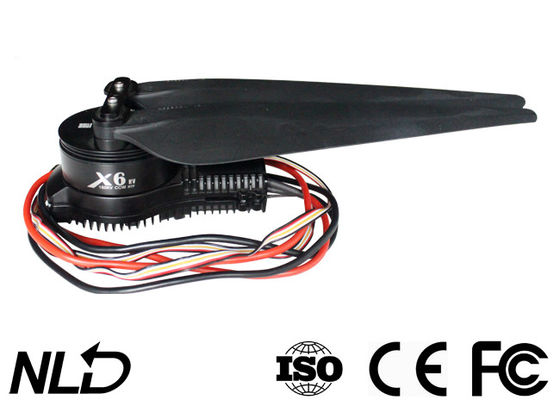

Motor sin cepillo X6 6215 180KV de XRotor favorables con salida 80A, 2388 propulsor, brazo 28/30m m del tubo de la fibra de carbono del partido
Sistema de propulsión integrado y listo para utilizar
El sistema de propulsión X6, que integra el motor, el soporte de salida, del propulsor y del motor (con el adaptador de tubo opcional 30 to-28, es compatible con los tubos del brazo de la fibra de carbono del diámetro de 28mm&30m m) junto, es fácil de montar y de utilizar.
Nota: con el propulsor plegable 2388, el sistema de propulsión es capaz de llevar la carga de 3~5KG (que sea 18~30KG para un hexacopter).
sistema de propulsión perfecto FOC-basado del algoritmo de PMSM
El FOC (control orientado campo) - basó algoritmo de PMSM (motor síncrono del imán permanente), un algoritmo optimizado para mejorar el funcionamiento colaborativo de salida, el motor y el propulsor, hace el motor-propulsor más equilibrado y crea un sistema de propulsión ofrece altas estabilidad, confiabilidad y eficacia.
Nota: comparando con los motores de BLDC, el PMSM tiene muchas ventajas como densidad de poco ruido, tamaño pequeño, de poder más elevado, el esfuerzo de torsión que pulsa bajo, y la alta precisión de control.
Prenda impermeable estupenda
El sistema de propulsión X6 es impermeable al estándar IPX7. Es aplicable a casi todas las condiciones de trabajo duras (para los usos agrícolas) como el agua de lluvia, los pesticidas, el espray de sal, la temperatura alta, la arena y el polvo. Combinado con los mercados en la parte inferior del soporte del motor.
(nota: diseño patentado), usted puede aclarar directamente el sistema con uso posterior del agua dulce.
indicador del Alto-brillo LED
El sistema de propulsión X6 también contiene un indicador del alto-brillo LED, usted puede elegir el color claro o inhabilitarlo. Puede proporcionar la información sobre la situación de trabajo del sistema y enviar una advertencia cuando ocurre cualquier problema anormal, que mejore perceptiblemente la seguridad del sistema.
Alto propulsor del empuje y de la eficacia
El propulsor 2388 hecho de fibra de carbono de alta resistencia especial es consistencia sólida y ligera, y del guaranteesgreat y equilibrio dinámico excelente. La forma aerodinámica optimizada combinada con el diseño electromágnetico optimizado adoptado por el motor y el algoritmo de la eficacia alta FOC (el campo orientó control) ejecutado por la garantía de salida el altos empuje y eficacia del sistema de propulsión.
Resistencia de impacto estupenda
El único quilla-como el diseño de la estructura adoptado por la caja del motor mount/ESC optimiza la disipación de calor, mejora fuerza total. Particularmente, protege las piezas del motor y hace el motor altamente resistente a los choques. Eso reduce grandemente la posibilidad de la deformación/del malfuncionamiento de la estructura causados por el descenso o el golpe.
Motor | 1 | Salida | 1 |
Propulsor | 1set | Soporte del motor | 1 |
Tornillos | 1set | Sistema del LED | 1 |
Adaptador de tubo | 1 | a partir 30m m a 28m m |
Especificaciones
12kg/Axis de Max. Thrust (48V, nivel del mar)
Batería recomendada 12S LiPo de LiPo
Peso de despegue recomendado 3-5kg/Axis (48V, nivel del mar)
Peso combinado 720g
Grado impermeable IPX7
Temperatura de funcionamiento -20℃~50℃
Motor
Diámetro externo 70m m
Kilovoltio que valora 180KV
O.D del tubo φ30mm/φ28mm de la fibra de carbono (el adaptador del *Tube será necesitado)
Llevar el transporte importado
Salida
Batería recomendada de LiPo | 6-12S LiPo | Nivel de señal entrada de PWM | 3.3v/5v (compatible) |
Frecuencia de la señal de la válvula reguladora | 50-500Hz | Anchura de pulso de funcionamiento | 1100~1940μs |
El máximo entró voltaje | 52.2V | El máximo entró actual (continuado.) | 80 A (con la buena disipación de calor) |
BEC | Incorporado | Corriente máxima máxima (10s) | 100 A (con la buena disipación de calor) |
Agujeros de montaje de la boca | φ28.4mm-2*M3 |
Propulsor
Diameter×Pitch 2388
Peso 91g (con el propulsor Adpater, sola cuchilla: 36g)
Introducción
El favorable sistema eléctrico sin cepillo X6 de XRotor es un sistema eléctrico capaz de llevar una carga de
3~5kg (por eje) para los abejones agrícolas. Puede proporcionar el empuje hasta de 11.9kg y
brazos del tubo de la fibra de carbono de match28/30mm. Es impermeable y a prueba de polvo al estándar IPX7 y
resistente al agua de lluvia, pesticidas, espray de sal, arena, polvo, fango, suelo arenoso, temperatura alta
e impacto. También ofrece el algoritmo usado para optimizar el sistema del &motor de salida de FOC
y haciendo el sistema equilibrio, las protecciones múltiples tienen gusto poder-en la detección del uno mismo,
poder-en voltaje anormal, cárcel de la sobreintensidad de corriente y del motor, y la salida de datos en tiempo real
función.
Atención
• Guarde siempre al su Dr. uno lejos de la muchedumbre, líneas eléctricas de alto voltaje y los obstáculos, vuelan su
abejón de acuerdo con normas de seguridad relevantes.
• Nunca consiga cerca del propulsor otating de alta velocidad y del motor de r, si no usted puede conseguir daño.
• Compruebe si todas las piezas AR e en buenas condiciones antes de uso de e. Si existe cualquier parte dañada,
entre en contacto con por favor la fábrica para el reemplazo.
• Compruebe si cualquier SCR guerra electrónica para conectar las piezas es flojo y los motores AR e horizontales antes
cada vuelo.
• El diámetro agujereado del brazo para el sistema eléctrico X6 es 30m m, si usted hormiga de w para utilizar
el tubo de 28m m, después instala el adaptador de tubo (incluido en la caja del producto) en la proyección
tubo en el soporte del motor primero.
• Usted puede cambiar el color claro del sistema del LED. En ese caso, usted necesita desmontar
cubierta ligera y deslizar los interruptores DIP por consiguiente.
• Usted puede aclarar el motor con agua del esh del franco después de cada vuelo para mantenerlo limpio.
Instalación del sistema eléctrico
• El sistema eléctrico entero ha estado montado antes de que e que sale de la fábrica, él sea lista para utilizar
y usted puede montarlo directamente en su abejón agrícola según la dirección de la rotación
(CW/CCW) marcó en el motor.
• El diámetro agujereado (del brazo) es 30m m, si usted quiere utilizar 28m m tu para ser, después tubo
el adaptador será necesario.
• (Negro/rojo/blanco) el cable tricolor está para los datos que hacen salir y poner al día el firmware de salida,
(Blanco/negro) el cable bicolor es el cable de señal de la válvula reguladora, y el alambre amarillo es la RPM
alambre de la salida de la señal.
• El wir e de la señal de datos está para hacer salir la entrada del ottle del thr, salida de la válvula reguladora, motor RPM, entrada
corriente actual, de salida, voltaje de entrada, temperatura del condensador, temperatura del MOS, y etc.
• La gama de la válvula reguladora de salida se fija en 1100~1940μs.
