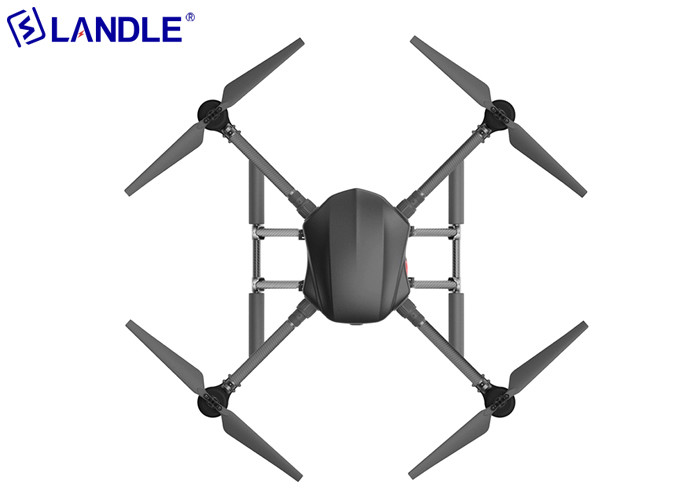

Abejón industrial NIA-410 para la búsqueda de la vigilancia de la inspección con la cámara
Parámetros del producto NIA-410
- Distancia entre ejes: 1000m m
- Tamaño: 800*800*500m m
- Peso del estante: 3.5kg
- Atormente + peso del poder: 6.5kg
- Peso de despegue máximo: 16kg
- Carga eficaz: 1-5kg
- Motor: 6215 180kv
- Paleta: pulgada 24x8.5
- Salida: 80A FOC
- Voltaje de fuente: 12S
- Peso del sistema del poder: 0.76kg
- Carga recomendada de solo-AXIS: 4-5kg
El abejón de la industria del rotor del patio NIA-410 es conveniente para las ciudades elegantes, seguridad de la policía, tráfico por carretera, conservación de la protección del medio ambiente y del agua, inspección de la línea eléctrica, rescate de la emergencia, los campos de la inspección del oleoducto, el examinar y otro.
Especificación:
|
Tamaño de los aviones
|
800x800x500m m
|
Batería de larga vida
|
25min
|
|
Peso de despegue
|
15kg
|
Carga útil
|
0~5kg
|
|
Fotos de HD
|
20 millones de pixeles
|
Vídeo de HD
|
4K
|
|
Velocidad horizontal
|
0-16m/s
|
Resistencia del viento
|
6
|
Configuración:
|
Marco del abejón
|
marco del abejón 4-rotor
|
1
|
|
Mandos de vuelo
|
Sensor de tres ejes
Acelerómetro de tres ejes
Giroscopio de tres ejes
Magnetómetro de tres ejes
|
1
|
|
Teledirigido
|
Tableta del punto culminante con el sistema de Android
capacidad antiinterferente de la radio del Industrial-grado
Transmisión de datos remotos y transmisión tres de la imagen en uno
transmisión de la imagen de 1080P HD
Entrada de video de la ayuda Ethernet/HDMI
|
1
|
|
Li-batería
|
Batería estupenda 22000mah del labio
|
4
|
|

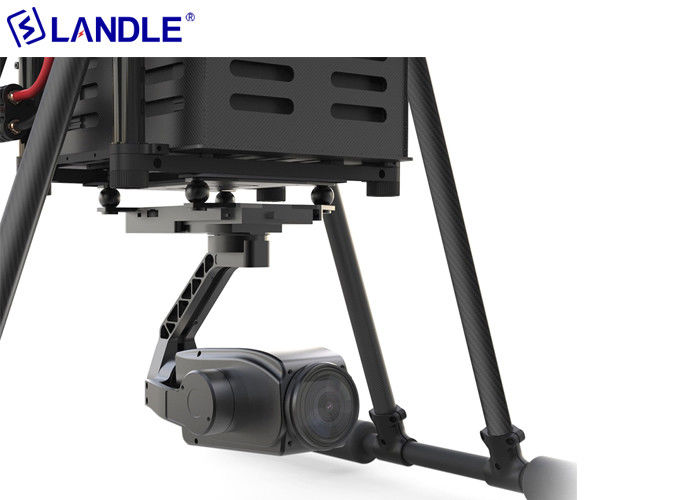

Vaina óptica con dos ejes
|
30x cámara visible de la luz de infrarrojo del zoom óptico lens/25mm
|
1
|
|
Vaina video ligera visible
|
El soporte de Sony E, apoya el foco fijo y los zoomes
|
1
|
|
Propulsor
|
2sets cada 4pcs determinado
|
8
|
|
Cargador
|
Cargador elegante en doble canal 2x1000W con el enchufe de US/JP/UK/EU/ANZ
|
1
|
|
Cable
|
USB/HDMI
|
1
|
|
Herramientas
|
|
1
|
|
Caja de aluminio de la aviación
|
|
1
|
Uso:
Componentes externos de la suspensión
N2TC-F640
Del FLIR el favorable R sistema del dúo comprende un toner visible de la cámara y un toner infrarrojo de onda larga termal. El toner visible tiene un arsenal de 4000 x 3000 pixeles con una echada del pixel de 2.8um, un sensor de la diagonal de 6.4m m, y una lente del foco fijo f/2.8 de 4m m. La lente de cámara visible se centra en el infinito, y los objetos más cercanos aparecerán que aproximadamente 10 metros hacia fuera-de-foco. La posición del foco de la cámara visible no puede ser cambiada. El campo visual del sensor visible es 56° x 45° (vertical horizontal de x), y la lente tiene una distorsión máxima de 15,7% y un BFL de 10.02m m. La base de LWIR se basa en la base de la cámara del Tau2 del FLIR. Tiene una echada del pixel 17um y viene en cualquiera
un arsenal del pixel 336x256 o 640x512. Las opciones de la lente y sus campos visuales correspondientes se enumeran en el cuadro 1.
640 x 512 336 x 256
13 milímetros: 45° x 37° 9 milímetros: 35° x 27°
19 milímetros: 32° x 26° 13 milímetros: 25° x 19°
25 milímetros: 25° x 20° 19 milímetros: 17° x 13°
Del cuadro 1. favorables R opciones de la lente del dúo (el FOV es la vertical horizontal de x)
N2TC-R
N2TC-R: Toma de imágenes térmica de alta resolución y cámara ligera visible de la dual-lente para los pequeños abejones
N2TC-R puede convertir las diversas plataformas del vuelo en las herramientas industriales, ampliando su valor y uso. Es una toma de imágenes térmica dual potente del sensor y una cámara ligera visible diseñadas para una amplia gama de usos de alto rendimiento del abejón de la seguridad comercial, industrial y pública. Integra toma de imágenes térmica y una cámara de color de alta definición del megapíxel 12 en uno que contiene. N2TC-R permite que los operadores profesionales capturen datos de la toma de imágenes térmica y de la luz visible en vuelo.
Además de su funcionamiento excelente de la proyección de imagen, N2TC-R se puede también conectar con las señales de GPS. Este la información de GPS puede crear mapas exactos y los modelos 3D para la plataforma aerotransportada, proporcionando los datos importantes necesarios. El tipo N2TC-R de la medida de la temperatura puede medir la temperatura de las imágenes infrarrojas en tiempo real. La secuencia CRUDA capturada por la cámara también contiene la información de la temperatura. Después de tirar, la imagen infrarroja puede ser remedida. Es conveniente para la detección del poder y la estructura de la casa. Uso específico tal como inspección y comando de fuego.
En una vivienda robusta, un toner termal de alta resolución y una cámara ligera visible del megapíxel 12 están instalados
Simultáneamente vídeo de la captura y imágenes de la toma de imágenes térmica o de la luz visible para mejorar la capacidad de analizar cada escena.
Una cámara a bordo que integra toma de imágenes térmica y detectores ligeros visibles y se puede utilizar para registrar
9- entrada ancha del voltaje de 16V DC
La tecnología del picture-in-picture de las imágenes de la dual-luz puede hacer las imágenes capturadas detalladas
Salida video análoga en tiempo real
Toma de imágenes térmica integrada y función ligera visible de la grabación de la sincronización de la máquina
Del TF de las tarjetas toma de imágenes térmica de registro dual simultáneamente y fotos ligeras visibles, vídeos, y secuencias digitales sin pérdidas de la toma de imágenes térmica.
Las fotos y los vídeos de la dual-luz de los expedientes de la cámara a la tarjeta del TF síncrono según la señal de PWM, y pueden registrar simultáneamente la imagen infrarroja sin pérdidas 14bit ordenan (el formato CRUDO)
La secuencia CRUDA capturada por la versión N2TC-R de la medida de la temperatura contiene la información de la temperatura, que se puede utilizar para medir en varias ocasiones la temperatura en la tierra para la inspección de la línea eléctrica, inspección del fuego, teledetección los usos de trazado y otros
La cámara puede recibir los datos de GPS, que se pueden utilizar como referencia para las imágenes tomadas para el análisis y la síntesis posteriores de mapas y del modelado 3D
Opciones flexibles y potentes del control y de configuración de la cámara
Una variedad de resoluciones del detector de la toma de imágenes térmica y de lentes infrarrojas están disponibles proporcionar la mejor configuración para su tarea
La señal de PWM puede controlar las funciones de la cámara: transferencia de la paleta de la toma de imágenes térmica, grabación partida/parada, transferencia del picture-in-picture, etc. (las funciones específicas pueden ser configuradas)
Modo configurable del firmware, de modo que la cámara tenga las últimas funciones y características en cualquier momento.
|
|
Encuentre los problemas que crean, tales como agua del tejado y daño del aislamiento
|
|
|
Proporcione las imágenes de la dual-luz para la referencia en la construcción de las plantas de energía solar
|
|
|
N2TC-R es una herramienta valiosa para la otra de la teledetección detección el examinar geográfico y.
|
Especificación
| Funcionamiento |
N2TC-R640 |
N2TC-R384 |
| Tipo del detector |
Microbolomete sin enfriar del óxido del vanadio |
| Banda |
7.5-13.5um |
| Resolución del detector de la toma de imágenes térmica |
640 x 512 |
384 x 288 |
| Opciones infrarrojas de la lente |
13 milímetros: 38° x 30.8° |
13m m: 28.2° x 21.3° |
| 19 milímetros: 26.5°x 21.4° |
19m m: 19.5° x 14.7° |
| 25 milímetros: 20.3° x 16.3° |
25 milímetros: 14.9° x 11.2° |
| Velocidad de fotogramas de la imagen infrarroja |
30Hz |
| Resolución ligera visible de la cámara |
12 millones de pixeles |
| Funcionamiento de la medida de la temperatura (requiere la cámara de la medida doc. de la temperatura) |
| Exactitud de la medida |
+/-2℃ o el 2% |
| Modo de la medida de la temperatura |
La temperatura máxima de plena pantalla que sigue, la imagen digital infrarroja CRUDA ahorrada contiene la información de la temperatura, y la temperatura se puede medir en varias ocasiones |
| Tratamiento y almacenamiento de la imagen |
| Modo de visualización |
Solamente infrarrojo de la exhibición, solamente luz visible de la exhibición, picture-in-picture |
| Opción de la paleta |
Control de señal de PWM |
| Método del almacenamiento de la imagen |
Control de señal de PWM |
| Formato de almacenamiento de la imagen |
Imagen: vídeo del JPEG: Secuencia de la imagen digital H.264/14bit: Secuencia CRUDA (solamente se apoya la imagen infrarroja) |
| Acceso de información de GPS |
| Colocación por satélite de GPS |
Sí |
| Interfaz |
| Puerto del almacenamiento del TF |
2 canales en total
canal #1: imágenes o vídeos de registro de la toma de imágenes térmica infrarroja y de la cámara ligera visible
canal #2: Grabación continua de la secuencia CRUDA de la toma de imágenes térmica infrarroja 14bit
|
| interfaz accesorio 12-Pin |
Potencia de entrada, salida video análoga, señal de control de PWM |
| Voltaje entrado |
9-16V DC |
| Consumo de energía (valor medio) |
≤6W |
| Teledirigido |
Sí PWM (3 canales) |
| Salida video análoga |
NTSC/PAL |
| Parámetros ambientales |
| Gama de temperaturas de funcionamiento |
0℃ — 50℃ |
| Gama de temperaturas de almacenamiento |
0℃ — 60℃ |
N2GC-A640
|
N2GC-A640: Cardán dual de la lente (30X)
l lente dual
Lente de zoom óptico visible 30x
cámara ligera infrarroja de 25m m
l HD
Grabación visible y salida de 1080p HD
La resolución ligera infrarroja de la cámara es 640*480
l alta estabilidad
Ángulo de la inquietud: ±0.008°
l Uno-llave a centrarse
Haga doble clic la blanco, función de centro del enfoque
l expediente de la información de GPS
Sobreponga la presentación de la información y la reserva de GPS para subtitular el fichero (necesite ser utilizado con desarrollo señalado del regulador o del cliente de vuelo el propio)
l SDK disponible
El interfaz de los datos del cielo y la estación de tierra SDK está disponibles
l seguimiento de objeto
|
| Parámetro general |
| Producto |
Cardán dual de la lente de N2GC-A (30X) |
| Voltaje de funcionamiento |
12V-25V |
| Poder |
8.4W |
| Peso |
970g |
| Local-almacenamiento |
Micro tarjeta SD 32G |
| Tamaño |
136*96*155m m |
| Tipo de interfaz |
Interfaz de red, puerto serial de la conexión, PODER |
| Modo de control y visualización |
PC del sistema de Windows; Teléfono de Android, tableta |
| Parámetro del ambiente |
| Temporeros del ambiente de trabajo. |
-10℃ ~ -45℃ |
| Temporeros del ambiente del almacenamiento. |
-20℃ ~ -70℃ |
| Parámetro del cardán |
| Ángulo de la inquietud |
±0.008° |
| Método de la instalación |
Desmontable |
| Gama controlable de la rotación |
Echada/inclinable: +70°-90°; Desvío/cacerola: ±160° |
| Rollo del alcance del diseño de la estructura |
Echada/inclinable: +70°-90°; Desvío/cacerola: ±175°; rollo: +90°--50° |
| Velocidad máxima del control |
Echada/inclinable: 120°/s; Desvío/cacerola: 180°/s |
| Seguimiento del blanco inteligente |
√ |
| Parámetro de la cámara |
| Lente de zoom óptico visible 30x |
| Sensor |
Cmos: 1/2.8' ‘; 2,3 millones de pixeles totales |
| Calidad de imagen |
HD lleno 1080 (1920*1080) |
| Lente |
30x zoom óptico, F 6-180m m
Abertura: 1.5-4.3
Distancia de objeto mínima: 10m m (extremo ancho) hasta 1500m m (extremo tele)
Ángulo de visión horizontal: 61° (extremo ancho) ~ 2.3° (extremo tele)
|
| Formato de almacenamiento de la imagen |
JPEG |
| Formato de almacenamiento video |
MP4 |
| Método de trabajo |
Vídeo, foto |
| Penetración de la niebla |
Penetración electrónica de la niebla + penetración óptica de la niebla (automáticamente abierta) |
| Modo de exposición |
Exposición automática |
| Resolución |
50Hz; 25fps (1080*1920) 2million |
| 2.a reducción del nivel de ruidos |
√ (automáticamente abierto) |
| reducción del nivel de ruidos 3D |
√ (automáticamente abierto) |
| Velocidad de obturador |
1/3- 1/30000s |
| Exposición |
Ayuda automática |
| OSD |
√ |
| Señalar el enfoque |
√ |
| Señalar la gama de enfoque |
zoom óptico 1-30X |
| enfoque del Uno-tecleo para escoger imagen |
√ |
| Toner termal |
| Parámetro del detector |
| Tipo del detector |
Toner termal sin enfriar de la onda larga |
| Pixel del detector |
640*480 |
| Sensibilidad |
≤ 60mK@300k |
| Velocidad de fotogramas |
50Hz |
| Medida de la temperatura |
| Gama de temperaturas |
-20~800℃, dividido en un engranaje y el engranaje de B, un engranaje -20~150℃, engranaje 0~800℃, transferencia automática de B por abandono |
| Exactitud de la medida de la temperatura |
+/- 5℃ o el +/- 5% |
| Exhibición de la medida de la temperatura |
La temperatura más alta, la temperatura más baja, la temperatura de centro del temperatura, y media se sobreponen en la pantalla |
| Funcionamiento óptico |
| Lente: |
25m m fijaron la lente focal |
| F |
1,0 |
NGC-BS20: 20 millones de cardanes de los pixeles
l lente permutable
El soporte de Sony E, apoya el foco fijo y los zoomes
l sensor de gran tamaño del alto pixel
Los APS dan formato a 20 millones de pixeles
l alta estabilidad
Ángulo de la inquietud: ±0.008°
l Uno-llave a centrarse
Haga doble clic la blanco, función de centro del enfoque
l expediente de la información de GPS
Sobreponga la presentación de la información y la reserva de GPS a la información de EXIF
l SDK disponible
El interfaz de los datos del cielo y la estación de tierra SDK está disponibles
l seguimiento de objeto
| Parámetro general |
| Producto |
Cardán óptico de NGC-BS |
| Voltaje de funcionamiento |
12V-25V |
| Poder |
<8W |
| Peso |
335g (sin la lente, el amortiguador de choque)
Lente 65g (configuración estándar) de Sony 16m m
|
| Tamaño |
175*100*162m m |
| Modo de control y visualización |
PC del sistema de Windows; Teléfono de Android, tableta |
| Tipo de interfaz |
Interfaz de red |
| Parámetro del ambiente |
| Temporeros del ambiente de trabajo. |
-10℃ ~ -60℃ |
| Temporeros del ambiente del almacenamiento. |
-20℃ ~ -70℃ |
| Parámetro del cardán |
| Ángulo de la inquietud |
±0.008° |
| Método de la instalación |
Desmontable |
| Gama controlable de la rotación |
Echada/inclinable: +70°--90°; Desvío/cacerola: ±160° |
| Rollo del alcance del diseño de la estructura |
Echada/inclinable: +75°--100°; Desvío/cacerola: ±175°; rollo: +90°--50° |
| Velocidad máxima del control |
Echada/inclinable: 120°/s; Desvío/cacerola: 180°/s |
| Parámetro de la cámara |
| Elemento fotosensible |
Exmor APS HD Cmos (23.2*15.4m m) |
| Pixeles eficaces |
pixeles 20.1million |
| Resolución de imagen |
3:2
L (los 20M): 5456×3632
M (10M): 3872×2576
S (los 5M): 2736×1824
16:9
L (el 17M): 5456×3064
M (los 8.4M): 3872×2176
S (los 4.2M): 2736×1536
|
| Cámara de HD |
HD lleno (1920*1080) |
| Formato de almacenamiento de la imagen |
JPEG/RAW/DNG |
| Formato de almacenamiento video |
MP4 |
| Lente |
|
Lente opcional
|
lente del E-soporte
Zoom de Sony E16-50mm
|
| Área del foco |
Amplia área (25 puntos (autofocus de la detección del contraste)) /cerradura AF |
| Método del foco |
Foco auto de la detección del contraste: solo AF, frecuencia intermedia |
| Número de puntos del foco |
25 |
| Tipo del obturador |
Obturador plano focal del vertical-viaje electrónicamente controlado |
| reducción del nivel de ruidos 3D |
√ (automáticamente abierto) |
| Velocidad de obturador |
[Aún imagen]: 30-1/4000 s
[Cinematográfico]: Auto (s hasta 1/30)
|
| Exposición |
Auto auto, aumentado inteligente, exposición auto del programa (p), prioridad de la abertura (a), prioridad del obturador (s) |
| Remuneración de la exposición |
±3EV (paso 1/3EV) |
| Medida de la exposición |
Medición múltiple |
| Ajuste blanco de la balanza |
Automáticos, preestablecido (luz del día, sombra, nublado, incandescente, fluorescente (blanco caliente), fluorescente (blanco fresco), fluorescente (blanco de la luz del día), fluorescente (luz del día), flash, temperatura de color (2500-9900K)) |
| Sensibilidad |
[Aún imagen]: ISO 100-16000 (paso: 1/3EV) automático (ISO 100-16000);
[Cinematográfico]: ISO 100-6400
|
Control remoto
transmisión digital de la imagen de 1080P HD
NIRC10-3HDS integró el sistema de transmisión de la imagen digital, apoya HDMI y la entrada de la fuente de vídeo del puerto de red dos, apoya más dispositivos video tales como cámaras, PTZ, vainas, HD incorporado FPV APP, apoya la función de ventana flotante video, se puede exhibir en cualquier imagen del APP de la estación de tierra, escalamiento video de la ventana de la ayuda de cualquier tamaño, apoya la función original de la reproducción de vídeo de QGroundControl, abre SDK video para el desarrollo integrado video.
Distancia de transmisión ultra larga
Usando el nuevo sistema de transmisión de larga distancia de la imagen, con el último algoritmo antiinterferente de la radiofrecuencia, la distancia teledirigida de la imagen está hasta el 10km (NIRC15-3HDS puede alcanzar hasta el 15km), permitiendo que usted explore un espacio más ancho sin la preocupación de la distancia que vuela durante operaciones del vuelo.
Protección del nivel del equipo industrial
Los vehículos aéreos acobardados funcionan en condiciones al aire libre duras. El NIRC10-3HDS se protege contra el polvo y salpica en el fuselaje, los interruptores de control, y los interfaces periféricos para asegurar el establo y el buen funcionamiento del equipo en ambientes duros.
Exhibición del punto culminante HD
La exhibición de alta definición del alto-brillo de 5,5 pulgadas puede ver claramente la información de la exhibición en tiempo real bajo condiciones ligeras fuertes.
Batería de litio de alto rendimiento desprendible
La batería de litio de alto rendimiento, la resistencia interna baja, 6 horas de batería de larga vida, y la curva estable de la batería proporcionan el poder estable para el sistema del OS del iUAV, y pueden substituir rápidamente la batería para asegurar el funcionamiento continuo.
¡Su mensaje debe tener entre 20 y 3.000 caracteres!
